TIT - Tessellation Image Tracking
Přehled:
Tento software umožňuje vyhodnocení povrchového přetvoření v reálném čase pomocí bezkontaktní optické metody založené na korelaci digitálního obrazu (DIC). Software je vyvinut v Pythonu 3.12 a využívá SIFT (Scale-Invariant Feature Transform) pro analýzu obrazu.
Hlavní vlastnosti
- Okamžitá vizualizace deformací na povrchu vzorku
- Přesná analýza s ohledem na změny měřítka, rotace a osvětlení
- Kompatibilita s jakoukoli digitální kamerou
- Korekce optického zkreslení
- Výstup ve formě "tepelné mapy" přetvoření
- Možnost integrace se zatěžovacími systémy
- Open-source charakter – možnost dalšího rozšiřování
Technické parametry
- Programovací jazyk: Python 3.12
- Algoritmus pro analýzu obrazu: SIFT
- Formát vstupních dat: JPEG, PNG, TIFF
- Výstupní formáty: Tepelná mapa (PNG), numerická data (CSV, JSON)
- Podpora více kamer: Ano
- Možnost propojení se zatěžovacím systémem: Ano
Použití v praxi
- Mechanika materiálů – analýza deformační odezvy
- Strukturální mechanika – hodnocení napěťových koncentrací
- Biomechanika – měření deformací tkání
- Testovací laboratoře – ověřování mechanických vlastností materiálů
Plný popis
- Jedná se o software určený k vyhodnocení povrchového plošného přetvoření vzorku v reálném čase, založený na bezkontaktním optickém měření pomocí metody korelace digitálního obrazu (Digital Image Correlation, DIC). Program byl navržen s důrazem na snadnou integraci do stávajících experimentálních systémů a je vyvinut v jazyce Python 3.12.
- Hlavním účelem softwaru je poskytovat okamžité zobrazení deformací na povrchu testovaného vzorku s relativní přesností odvíjející se od požadavků na rychlost vyhodnocení. Software analyzuje digitální obrazová data získaná optickým měřením, která jsou následně zpracována pomocí algoritmu SIFT (Scale-Invariant Feature Transform). V kompletní analýze jsou zohledněny změny měřítka, rotace a osvětlení.
- Díky těmto vlastnostem je program schopen pracovat i s komplikovanými vzorky a dynamickými změnami jejich povrchu. Pro optické měření je možné použít jakoukoliv digitální kameru s dostatečně kvalitním optickým zobrazovacím systémem. Program je po provedení řádné kalibrace schopen také provádět korekce obrazu, které eliminují zkreslení způsobené optickou soustavou.
- Primárním výstupem softwaru je "tepelná mapa", která vizualizuje rozložení hodnot přetvoření na povrchu vzorku. Tato "mapa" umožňuje okamžité sledování intenzity deformací na různých částech vzorku ve zvoleném směru. Uživatel může přehledně identifikovat kritické oblasti koncentrace napětí, což usnadňuje analýzu mechanických vlastností materiálu a identifikaci potenciálních slabých míst konstrukce.
- Identifikace deformací vzorku je zcela nezávislá na zatěžovacím systému, což zajišťuje jeho univerzální použitelnost. Současně však program umožňuje propojení s existujícími zatěžovacími soustavami, čímž poskytuje možnost automatického řízení zatěžovacího stroje na základě detekované deformace vzorku. Díky použití open-source technologií je software přístupný široké odborné veřejnosti a může být teoreticky dále rozšiřován podle specifických požadavků jednotlivých aplikací. Díky tomu se program hodí do testovacích laboratořích pro výzkum v oblasti mechaniky materiálů, struktur a konstrukcí.
Verze a změny
Aktuální verze: 1.0.0 (únor 2024)
Poslední aktualizace: 01. 11. 2024
Changelog:
- 🆕 Přidána podpora kalibrace optických soustav
- 🆕 Možnost exportu dat do CSV
- 🔧 Oprava stability při zpracování vysokorychlostního snímání
Licenční podmínky
Software je poskytován pod licencí MIT/GPL. Možné je další rozšiřování a úpravy s podmínkou uvedení původního autorství.
Kontakt a podpora

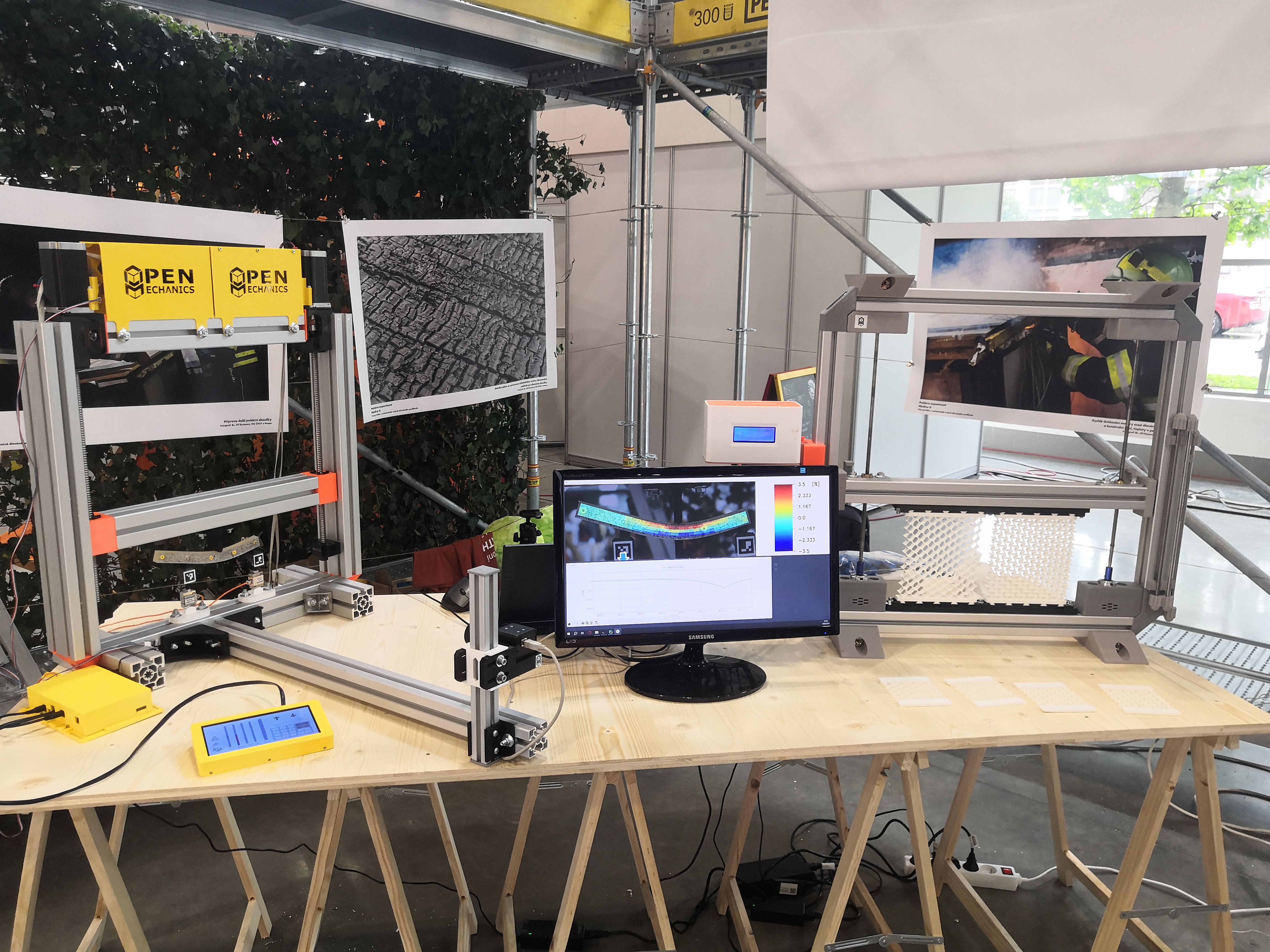

Obrázky a ukázky
